简单介绍几句话简单介绍几句话
仪器型号：上海同步辐射光源（SSRF）；北京同步辐射光源（BSRF）；新加坡同步辐射光源（SSLF））；美国阿贡同步辐射光源（APS）
测试周期：5-30个工作日
同步辐射吸收谱（XAFS）
同步辐射吸收谱（XAFS）可以分为三个部分，边前区（Pre-edge）、近边区(XANES)和扩展边（EXAFS），XANES可以得到 吸收原子的电子结构，包括价态，对称性，轨道占据等信息；EXAFS可以得到吸收原子周围配位信息，包括配位原子种类，键长，配位数，无序度等信息，是研究原子配位环境的重要分析手段。
1. 样品要求
1) 粉末样品最好过400目，尽量100mg以上；
2) 块体或者薄膜长宽1cm左右，厚度一般1mm以内，需要具体评估合适厚度。
2. 注意事项
1) 请提前用ICP测定样品中元素的真实含量；
2) 本测试需要预约，下单之前一定要与工作人员沟通以确认测试时间，避免因为短期无法测试而耽误自己的进度；下单之后非不可抗力，无法取消，请务必确保送样之前经过确认；
3) 不同元素使用不同类型射线，因此当测定多个元素时，下单时务必分好；
4) 常规标样一般都可以免费给出，非随样实测，特殊标样没有需要测试的话，要单独收费。通常需要同批次对比价态或者参照物的，需要自己提供标准品随样品同批次测试，标样测试等同样品计费；送样时请备注好测试的目标以及需要的标样数据（软线测试时无标样数据）；
5) 光源测试偶会出现掉光、设备故障等无法避免的问题，可能会延长测试时间，如有延长，请希望理解。
测试只有数据，不包含作图和分析，如需分析服务，请于我们工作人员联系。
数据分析能提供的分析结果文件：

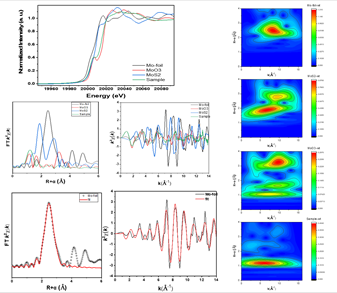

1、Origin图：EKR空间对比图、R和K拟合图、和小波变换图；
2、word报告：整理分析的结果数据、拟合结果的表格等；
3、文件：提供分析后作图所需的数据；
4、不提供软件处理的源文件，不提供拟合所用的cif文件。
根据能量区分，大概范围如下所示： 软X射线：能量范围在50eV~2000eV，可测元素包括B、C、N、O、F、Na、Mg、Al、Si的K吸收边，Cl、K、Ca、Sc、Ti、V、Cr、Mn、Fe、Co、Ni、Cu、Zn、Ga、Ge、As、Se、Br、Rb、Sr、Y的L3吸收边（只测近边） 硬X射线： （中能）：能量范围在1700eV~5800eV，可测元素包括Si、P、S、Cl、K、Ca、Sc、Ti、V的K吸收边，Rb、Sr、Y、Zr、Nb、Mo、Tc、Ru、Rh、Pd、Ag、Cd、In、Sn、Sb、Te、I、Cs、Ba、La、Ce的L3吸收边（只测近边） （常规）：能量范围在4000eV~23000eV，可测元素包括Ca、Sc、Ti、V、Cr、Mn、Fe、Co、Ni、Cu、Zn、Ga、Ge、As、Se、Br、Rb、Sr、Y、Zr、Nb、Mo、Tc、Ru的K吸收边，Sb、Te、I、Ce、Ba、La、Ce、Pr、Nb、Pm、Sm、Eu、Gd、Tb、Dy、Ho、Er、Yb、Lu、Hf、Ta、W、Re、Os、Tr、Pb、Bi、Po、At、Fr、Ra、Ac、Th、Pa、U、Np、Pu、Am、Cm、Cm、Bk、Cf、Es、Fm、Md、No、Lr的L3吸收边 高能X射线：能量范围在20000eV~40000eV，可测元素包括Tc、Ru、Rh、Pd、Ag、Cd、In、Sn、Sb、Te、I、Cs、Ba、La的K吸收边。
一般对于待测金属含量大于1%（以ICP测试结果为准）可以选择透射模式；含量低于1%可以选择荧光模式。 但并不是所有样品中待测元素含量大于1%都可以选择透射模式，以下几种情况需要特殊咨询：1）组成简单，待测金属含量也大于1%，但是样品由于合成难度高产量低，样品量严重不足，比如含量1%的Fe-N-C单原子材料，只有10 mg，那也只能用荧光模式；2）组成复杂，除了待测金属外，还有其他金属，甚至含量比待测金属还高很多，比如NiO上负载的单原子Pt，这类样品压片制样所用样品量少了Pt信号太多，样品多了金属Ni吸收屏蔽的信号又太多，很难把握，只能无奈选择荧光模式；3）组成极其复杂，含量又很低的样品，如金属掺杂的LDH，土壤样品，含量很低的双金属单原子催化剂等；4）块体或者薄膜材料，这类样品本身太厚就会导致后电离室信号太弱，只能用荧光模式，其中泡沫镍类材料可以用透射，但是前提也是泡沫镍上负载的材料含量较高（10%以上），如果是泡沫镍上负载的单原子材料，就类似于情况2），请选择荧光模式。
不同线站提供的数据格式可能会有些许差别，以prj格式工程文件提供的，通常是校正过的，无需单独处理；而样品和随样标谱单独以TXT格式保存，使用Ahtena软件查看foil吸收变位置，如果所在位置与标准值有偏差（看相差多少个ev），则将foil移动至标准吸收边位置，然后将样品也同步移动同样的ev，即完成了校边。
数据质量一般，是由于元素含量较低，或其他元素组分干扰造成的，只能在做图时平滑处理或者在Athena中Deglitch。
扫一扫关注微信
