简单介绍几句话简单介绍几句话
热机械分析仪(TMA)
热机械分析法（TMA）是以一定的加热速率加热试样，使试样在恒定的较小负荷下随温度升高发生形变，测量试样温度-形变曲线的方法，可用于计算热膨胀系数；压缩模式可测块体材料，拉伸模式可测薄膜、单丝等。广泛应用于塑胶聚合物、陶瓷、金属、建筑材料、耐火材料、复合材料等领域。
1. 制样要求
1) 样品高度控制在5mm以上，25mm以下，长度变化量数据最精准；
2) 样品表面要光洁，平整（可以用400目的砂纸打磨平整），样品内部气孔尽量少，材料均匀；
3) 标记好测试方向。
2. 样品要求
1) 压缩模式：块状最大样品高度25mm，最大样品直径10mm；
2) 拉伸模式：长度20～30mm，宽度＜3.5mm，一般裁3mm左右，厚度＜0.5mm。

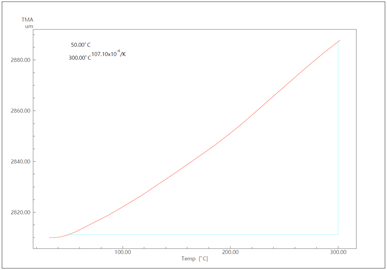

测试结果
不能测，必须在测试温度范围内保持稳定，如果发生挥发、分解甚至软化等现象则造成曲线异常，轻则测试失败，重则损坏仪器。
线性膨胀系数。
热膨胀仪是卧式结构（压缩模式），TMA立式结构（压缩模式）；测试温度范围有区别（热膨胀仪能到2800℃），测试的样品有点差异（和温度点有关）； 样品尺寸与热膨胀样品有尺寸有区别； 理论上得到的结果差异不大（有tg的反映出tg变化等），但是具体的热膨胀系数数据尚未对比（受样品尺寸的影响，会有一定差距）。
扫一扫关注微信
