简单介绍几句话简单介绍几句话
仪器型号：NETZSCH STA 449F3；耐驰Netzsch STA 449F5；日立STA 7200；梅特勒METTLER TG-DSC 1；梅特勒 TG-DSC3
测试周期：2-5个工作日
同步热分析仪(TG-DSC)
同步热分析仪(TG-DSC)可以同步提供TG与DSC的信号，通过一次测量即可获取质量变化与热效应两种信息。将热重分析 TG 与差热分析 DTA 或差示扫描量热 DSC 结合为一体，在同一次测量中利用同一样品可同步得到热重与差热信息。
1. 样品要求
1) 粉末样品：需要20mg；
2) 块状/薄膜样品要求：尺寸不要大于直径3mm，高2mm，邮寄质量在20mg左右；
3) 液体样品请先联系项目经理是否可测。
2. 其它要求
1) 样品含S、酸根、卤素大于1%的样品需提前确认；
2) TGA最低温度是室温，最高温度可达到1400℃，默认升温速率为10℃/min；
3) 测试气氛一般有氮气、空气、二氧化碳、氩气；
4) 升华材料不能测试，发泡材料、体积有膨胀的材料必须标注；
5) 常规升温速率为10 K/min，如果选择2K/min或者5K/min，收费按比例增加，测试过程需要保温或者非常规升温速率需要重做基线，每条基线按照一个样品收费；
6) TG-DSC灵敏度比单DSC低，如果温度在DSC范围内，建议用DSC。

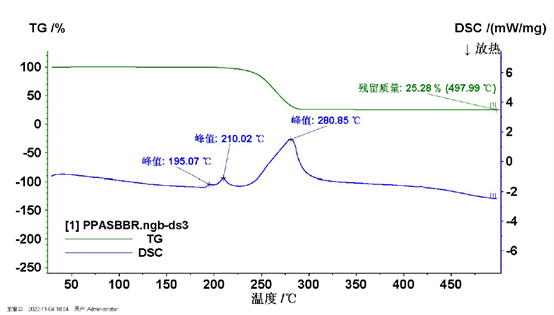

测试结果
因为含有S、卤素等样品，在测试过程可能产生腐蚀性气体，腐蚀损坏设备。
可能是由于样品过轻，气流流速大，导致结果有波动，但不影响整体结果。
可能是样品量太少；或者样品密度小，质量不好加大；或者样品失重不明显，小于误差范围。这些都会导致失重百分比数据是负值。一般失重负2%左右时正常的。
两个办法：一直接联系我们客服经理，帮忙处理得到； 二可以自己用origin一阶求导得到：将TG数据导入Origin，以温度为横坐标，TG为纵坐标做图；点击origin菜单栏中Analysis-->Mathematics-->Differentiate-->open Dialog,在弹出来的窗口中将微分阶数(Derivative Order)选择为1，其他参数默认即可；Book的最后一列（Derivative）数据即为曲线一阶导数的数据，也就是DTG的数据。
升温速率越快，产生的热滞后现象越严重；中间产物的检测与升温速率密切相关，升温速率过快不利于中间产物的检出。
Al2O3坩埚：对绝大多数样品比较稳定，不与样品发生反应，且在室温到1650℃范围内，Al2O3坩埚没有热反应，Al2O3坩埚的熔点超过1700℃，可以重复使用，但清洗过程稍微麻烦。 Al坩埚：只能进行低温实验，温度不能超过600℃，因为铝坩埚的熔点为600℃。铝坩埚的热传导很好，坩埚臂及底部均较薄，所以测试的同步DSC信号较好。 Pt坩埚：具有很好的导热性能，与Al2O3坩埚相比，可以获得较好的同步DSC测试结果。但是需要注意的是铂有可能成为某些样品的催化剂，所以使用前要仔细分析。铂金坩埚的熔点在1770℃。进行高温测试时，铂金坩埚可能与某些金属及化合物形成共熔点，坩埚的熔点降低，导致坩埚粘在传感器上。
一般取样3-10mg，若取样量偏少（小于2mg），可能会受气流影响大，导致结果偏差大。
扫一扫关注微信
