简单介绍几句话简单介绍几句话
仪器型号：TA DMA Q800；TA DMA850等
测试周期：3-5个工作日
动态热机械分析仪(DMA)
动态热机械分析法（Dynamic thermomechanicalanalysis，DMA)是在程序控温下，测量物质在承受振荡负荷时模量和力学阻尼随温度变化的一种方法。常用于测量黏弹性材料的力学性能与时间、温度或频率的关系。使样品处于程序控制的温度下，并施加单频或多频的振荡力，研究样品的机械行为，测定其储能模量、损耗模量和损耗因子随温度、时间与力的频率的函数关系。广泛应用于热塑性与热固性塑料、橡胶、涂料、金属与合金、无机材料、复合材料等领域。
1. 制样要求
1) 每个样品最好制备三份；
2) 粉末样品不能测，脆性和超软样品不能测；
3) 样品规整，上下面必须平行。
2. 样品要求
1) 单悬臂梁：长度5-17.5mm，宽度<13mm,厚度<15mm；建议：长度>3*宽度，长度>8*厚度；
2) 双悬臂梁：长度10-35mm，宽度<13mm，厚度<15mm；建议：长度>6*宽度，长度>16*厚度；
3) 拉伸：长0-20mm，宽<13mm，厚<15mm；
4) 剪切：直径<10mm，厚度<12mm，建议：直径>3*厚度；
5) 三点弯曲：长度10-45mm，宽度<13mm，厚度<15mm；建议：长度>6*宽度，长度>16*厚度；
6) 压缩模式：直径<10mm，厚度<16mm。
测试结果

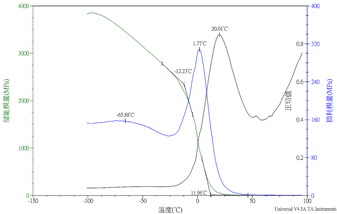

温度扫描模式

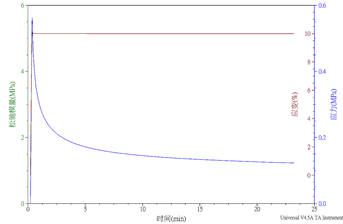

应力松弛

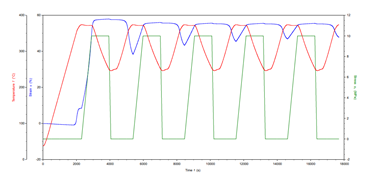

形状记忆
拉伸、压缩、单悬臂、双悬臂、三点弯曲、剪切。
储能模量 (E')、损耗模量(E'')和损耗角正切(tanδ)随温度变化的数据。
频率、温度。
压缩模式：凝胶、软胶、弹性涂层、泡沫等软弹块体材料，硬质材料无法响应； 拉伸模式：塑料薄膜、橡胶薄条、胶膜、纤维束等； 单/双悬臂模式：热塑性塑料、树脂类、橡胶条等硬质材料； 弯曲模式：金属、玻璃、热塑性塑料、厚橡胶条等； 每种模式针对的样品种类有所区别，弹性模量会有差别，如同宏观力学拉伸、压缩、弯曲所得模量不同一样的道理，请谨慎选择测试模式。
温度扫描模式，控制振幅与频率不变； 频率扫描模式，控制温度与振幅不变； 振幅扫描模式，控制温度与频率不变； 多频温度扫描，控制振幅不变，建议升温速率要慢。
储能模量：称为弹性模量，是指材料在发生形变时，由于弹性（可逆）变形而储存能量的大小，反映材料的弹性大小； 损耗模量：又称粘性模量，是指材料在发生形变时，由于粘性形变（不可逆）而损耗能量的大小，反映材料粘性大小； 损耗角正切：反映材料粘性弹性比例； 储能模量远大于损耗模量时：材料主要发生弹性形变，所以材料呈固态； 损耗模量远大于储能模量时：材料主要发生粘性形变，所以材料呈液态。
扫一扫关注微信
