矢量网络分析
矢量网络分析是通过测量元件对频率扫描和功率扫描测试信号的幅度和相位的影响来精确表征元件特性的一种方法。它是微波测试仪器领域中最为重要、应用最为广泛的一种高精度智能化测试仪器，主要被用于测网络散射参量双向S参数的幅频、相频及群时延等特征信息的测量，广泛应用于以相控阵雷达为代表的新一代军用电子装备研制、生产等领域。通过测试可以得到S参数、电磁参数等数据。
1. 制样要求
1) 同轴模式：样品与石蜡混合比例对测试结果有一定影响，请务必确认好混合质量比，一般来说金属样品占比70%，非金属样品占比30%，石墨烯样品占比10%，同时还需要考虑样品本身性质确认混合比例如导电性等，如不提供，按默认比例（50%）先测试，请保证按该比例混合的量足够制备要求尺寸的同轴环；另外实验室只能按质量浓度配比制样；
2) 波导模式：尺寸要求较高，由于加工过程不佳而避免会引起误差，如果样品材质可使用砂纸打磨，建议稍微比标准尺寸大些，由测试老师打磨后测试，若过小，则会产生一定误差；如无法用砂纸打磨，建议客户加工时拿波导片去加工好刚好能塞进波导片的尺寸再寄出，以免耽误周期；
3) 弓形法测试：测试角度对数据具有一定的影响，下单前请核实好测试角度。
2. 样品要求
1) 同轴模式：粉体样品，准备100mg以上，说明样品与石蜡混合比例，或直接提供同轴环（内径3.04mm，外径7.0mm，厚度2mm内）；
2) 波导模式：不同频段样品尺寸要求不同，具体要求如下；
3) 8.2-12.4 GHz：22.86*10.16 mm；12.4-18.0 GHz：15.90*8.03 mm；18.0-26.5 GHz ：10.95*4.50 mm；26.0-40.0 GHz：7.15*3.60 mm；厚度2-5mm；注意：软质的薄膜，尺寸尽量在20*30mm以上，并备注准确的厚度值，否则影响测试结果；
4) 弓形模式：长宽 180mm*180mm或360mm*360mm；
5) 自由空间法：200*150mm或 100*100mm，样品尺寸务必严格，否则影响测试结果；
6) 谐振腔模式：30*50mm，厚度需自己测量准确。样品尺寸务必严格，否则影响测试结果。

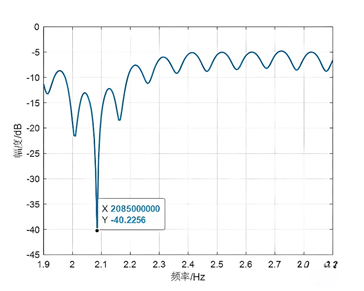

测试结果
同轴模式：适用于粉末样品，按一定浓度和石蜡混合作成同轴环，可直接得到电磁参数（复介电常数和复磁导率）和S参数，进一步可以计算模拟不同厚度的反射率（反射损耗）。同轴频率范围一般是2到18GHz； 波导模式：适用于树脂和复材，样品尺寸要求高，需要按频段做成不同的矩形样块，可直接得到电磁参数（复介电常数和复磁导率）和S参数，进一步可以计算模拟不同厚度的反射率。此模式是分频段，分为8.2到12.4GHz，12.4到18GHz，18到26.5GHz，26.5到40GHz； 弓形模式：适用于实际应用的板材，可直接得到平板反射率，结果没有S参数和电磁参数。测试时分频段，共有2套天线喇叭，一套是全频段的1到18GHz，一套是分频段的2到4GHz，4到8GHz，8到18GHz，18到26.5GHz，26.5到40GHz； 介电常数，介电损耗，介电损耗角，磁导率，磁损耗以及磁损耗角，这六个参数。
复介电常数的实部与虚部分别为介电常数和介电损耗，磁导率的实部与虚部分别为复磁导率与磁损耗，虚部/实部分别为介电损耗角和磁损耗角。 同轴和波导均可以得到，但同轴法最好；这几个数据一般是看材料的吸波性能的，最好为粉体；波导模式也可以，但一般此模式是用来看屏蔽的，也就是S参数，吸波数据不太准确；客户提供粉体样品及粉末与石蜡制样的比例即可。
测试频率范围为2-18GHz，可以导出1-18GHz的数据，但1-2GHz部分的数据不稳定，仅供参考。
同轴模式：适用于粉末样品，按一定浓度和石蜡混合作成同轴环，可直接得到电磁参数（复介电常数和复磁导率）和S参数，进一步可以计算模拟不同厚度的反射率（反射损耗）。同轴频率范围一般是2-18GHz； 波导模式：适用于树脂和复材，样品尺寸要求高，需要按频段做成不同的矩形样块，可直接得到电磁参数和S参数。可测试频段为8.2-12.4GHz，12.4-18GHz，18-26.5GHz，26.5-40GHz； 弓形法：测试得到的数据为反射率，测试角度范围8-75°，可测试频段为2-4GHZ，4-8 GHZ，8-18 GHZ，18-26.5 GHZ，26.5-40 GHZ，1-18 GHZ。 自由空间法：测试得到的数据为透射率。可测试频段为1-18 GHZ，18-26.5 GHZ，26.5-40 GHZ。 谐振腔模式：可以得到10GHZ的复介电常数。
