简单介绍几句话简单介绍几句话
振动样品磁强计（VSM）
振动样品磁强计（Vibrating Sample Magnetometer，VSM）是测量材料磁性的重要手段之一，广泛应用于各种铁磁、亚铁磁、反铁磁、顺磁和抗磁材料的磁特性研究中，它包括对稀土永磁材料、铁氧体材料、非晶和准晶材料、超导材料、合金、化合物及生物蛋白质的磁性研究等。可完成磁滞回线、起始磁化曲线、退磁曲线及温度特性曲线、等温剩磁曲线和直流剩磁曲线的测量，具有测量简单、快速和界面友好等特点。
1. 样品要求
1) 粉体样品量20mg以上；
2) 块体尺寸：长宽高小于2mm，使用CFMS测试：长小于10mm，宽小于4mm,高度小于2mm；
3) 液体样品5ml以上。
测试结果

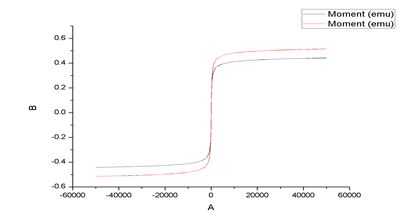

通常我们拿到的磁场范围作为横坐标，emu那列除以质量（mg为单位）后的数据作为纵坐标。
曲线与X轴的交点就是矫顽力，曲线与Y轴的交点就是剩磁，饱和磁化强度。
SQUID测试精度比PPMS高，SQUID适用于几乎所有磁性样品，但多用于测试信号较弱（薄膜）或者弱磁性样品；VSM则适用于信号较强的块体或粉末样品，薄膜用VSM测试效果较差。
M-H曲线高场部分倾斜是检测到背低信号造成的。扣除的具体方法：高场线性拟合，斜率即抗磁化率，是个负值K，将y值减去K*x，得到新的y，就平了。
磁场强度H（外加磁场）：单位Oe、G、T（1T=10000Oe=10000G）； 磁化强度M：单位emu（通常使用比磁化强度，emu/g）； 磁化率χ：反映磁场使介质磁化强度，磁化强度与磁场强度之比，χ=M/H； 磁极化强度J； 磁感应强度B：单位T、Wb/m2； 磁导率μ：是衡量介质对磁场的影响，磁感应强度与磁场强度之比，μ=B/H。
ZFC/FC测试，属于特殊的MT测试，ZFC是样品在0磁场下降至低温，然后在低温施加一个磁场，边升温边测试；FC是样品在磁场条件下降至低温，保持磁场大小不变，边升温边测试。因此ZFC/FC是不同降温（是否施加磁场）下的MT测试，相当于2条MT曲线。有的会要求降温过程测试FC（也称为FCC），但FCC测试时，由于和ZFC变温方向不同，会由于热传导的滞后效应，使得ZFC和FCC错位。所以一般建议FC也和ZFC一样，用升温测试。
扫一扫关注微信
